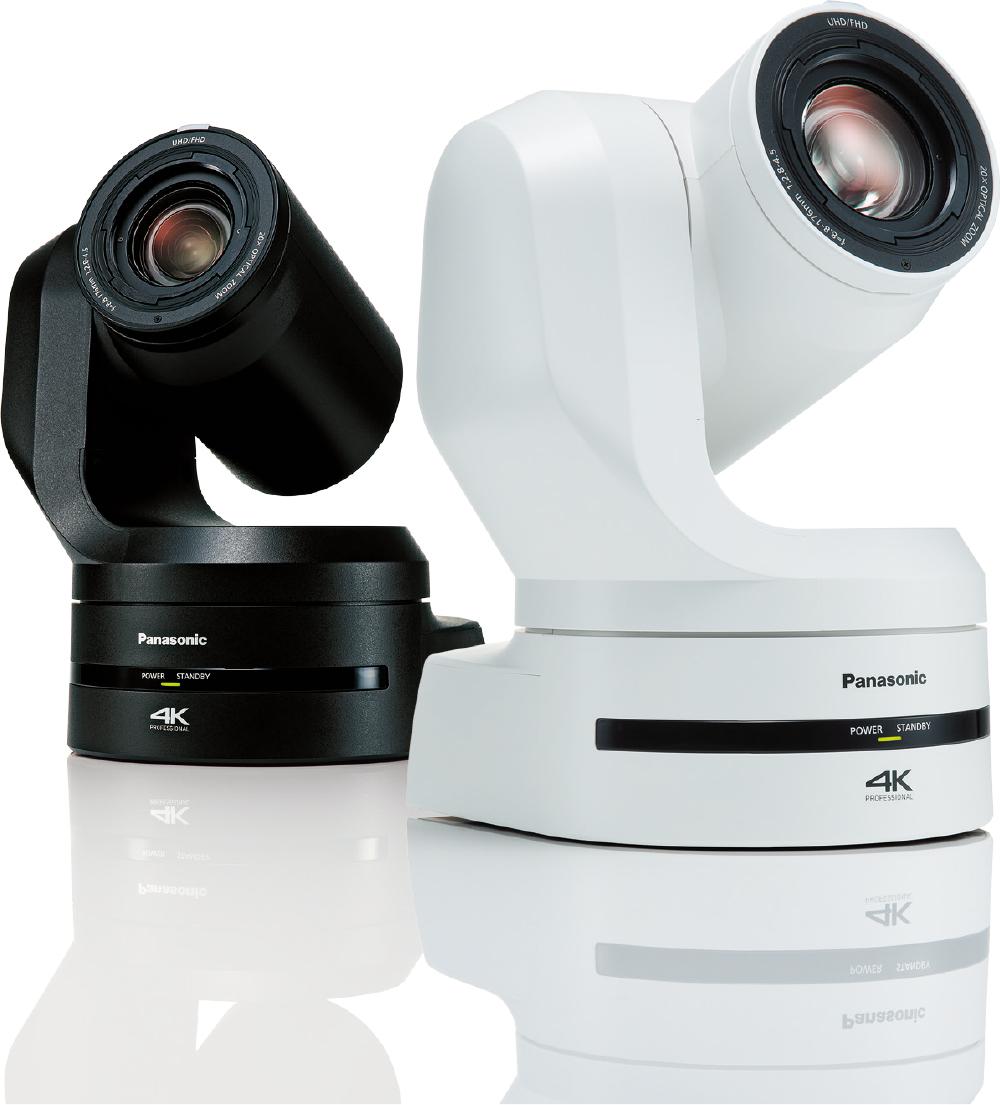

松下AW-UE155K

一体化4K摄像机


全国热线

022-58950889


常规

型号

AW-UE155W/KMC

电源

12 V DC (10.8 V 至 13.2 V)

PoE++

IEEE802.3bt 标准 : DC 42 V 至 57 V ( 摄像机输入 )

功耗

4.0 A (XLR 接口输入 ), 1.2 A (PoE++ 供电 )

工作温度

0 °C 至 40 °C

工作湿度

20 % 至 90 % ( 无结露 )

存储温度

–20 °C 至 50 °C

重量

大约 4.2 kg( 不包括安装支架 )

尺寸 (W x H x D)

213 mm x 267 mm x 219 mm
( 不包括凸出部分、直接吊装支架 )

外观

AW-UE155WP/AW-UE155WE: 珍珠白
AW-UE155KP/AW-UE155KE: 金属黑

支持的控制器 * 1

AW-RP150MC

摄像机

感光元件

1 型 4K MOS×1

镜头

电动光学 20 倍变焦 F2.8 至 F4.5
相当于 : 24.5 毫米至 490.0 毫米

变焦

• 光学变焦 : 20 倍
• i.Zoom: UHD 24 倍 , FHD 32 倍
• 数字变焦 : 10 倍

转换镜头

不支持

视角范围

水平视角 : 75.1° ( 广焦端 ) 至 4.0° ( 远端 )
垂直视角 : 46.7° ( 广角端 ) 至 2.3° ( 远端 )
对角线视角 : 82.8° ( 广角端 ) 至 4.6° ( 远端 )

光学滤波器

Through, 1/4, 1/16, 1/64, IR through (IR through用作夜间模式)

聚焦

在自动和手动之间切换

焦距

整个变焦范围 : 1000 mm
广角端 : 100 mm

分色光学系统

1MOS

标准灵敏度

F9, 2000 lx ( 选择普通模式时 )

最低照度

2 lx (F2.8, 59.94p, 50IRE, 42 dB, 无蓄积 )

信噪比

60 dB 或更高

水平分辨率

2000 TV 线或以上 ( 中心区域 )

增益选择

自动 , 0 dB 至 36 dB* 2
超级增益功能 : +37 dB 至 42 dB

帧混合 * 3

0 dB, 6 dB, 12 dB, 18 dB, 24 dB

电子快门速度

59.94p/59.94i

1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000,1/10000

29.97p

1/30, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000,
1/4000, 1/8000, 1/10000

23.98p/24p

1/24, 1/48, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000,
1/4000, 1/8000, 1/10000

50p/50i

1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000,1/10000

25p

1/25, 1/50, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000,
1/4000, 1/8000, 1/10000

同步扫描

59.94p/59.94i

60.00 Hz 至 7200 Hz

29.97p

30.00 Hz 至 7200 Hz

23.98p/24p

24.00 Hz 至 7200 Hz

50p/50i

50.00 Hz 至 7200 Hz

25p

25.00 Hz 至 7200 Hz

伽玛

HD / FILMLIKE1 / FILMLIKE2 / FILMLIKE3/ FILM REC /VIDEO REC / HLG

白平衡

自动追踪白平衡 : 3200K, 5600K
自动追踪白平衡速度 : 正常 / 慢 / 快
自动白平衡 : AWB-A / AWB-B
VAR ( 可在 2000K 和 15000K 之间指定数值 )

色度变化量

关 , –99 % 至 99 %

场景文件

Scene1, Scene2, Scene3, Scene4

输出格式

4K

2160/59.94p, 2160/50p, 2160/29.97p* 4 , 2160/25p* 4 ,2160/24p* 4 , 2160/23.98p* 4

HD

1080/59.94p, 1080/50p, 1080/29.97p* 4 , 1080/29.97PsF,
1080/25p* 4 , 1080/25PsF, 1080/23.98p* 5 , 1080/24p* 4 ,
1080/23.98p* 4 , 1080/23.98PsF, 1080/59.94i, 1080/50i,
720/59.94p, 720/50p

同步系统

内部 / 外部同步 (BBS / 三电平同步 )

输入

输入接口

DC 12 V 输入 , G/L 输入 (BNC)
• BBS( 黑场同步 ), 支持三电平同步

输出

视频输出

HDMI

HDMI 2.0 标准
4:2:2/10 位
• 不支持 HDCP
• 不支持 Viera Link

12G-SDI
输出

SMPTE 2082-1 标准 / 75 Ω (BNC x 1)

3G-SDI
输出

SMPTE292 / 75 Ω (BNC x 1)
• 支持 A 级 /B 级

MONI 输出

SMPTE292 / 75 Ω (BNC x 1)

光纤

SFP+ 标准
单模光纤
• 发送的信号与 12G-SDI 输出相同
• 不支持光信号输入

输入 / 输出

输入 / 输出连接器

LAN

用于 IP 控制的 LAN 连接器 (RJ-45)

RS-422

CONTROL 输入 RS-422A (RJ-45)

麦克风 / 线路输入

ø 3.5 mm 立体声迷你插孔
输入阻抗 :高阻抗
• 麦克风输入
支持的麦克风 : 立体声麦克风 ( 插入式电源,菜单开 / 关 )
电源电压 : 2.5 V ± 0.5 V
麦克风输入灵敏度 : 大约 –40 dBV ± 3 dBV
(0 dB=1 V/Pa, 1 kHz)
• 线路输入
输入电平 : 大约 –10 dBV ±3 dBV

云台单元

摄像机 / 云台单元控制

IP 连接电缆
• LAN 电缆 * 6 * 7 : ( CAT-5e 或更高,直通电缆 / 交叉电缆 )最长 100 m

AW 协议连接电缆
LAN 电缆 * 6 ( CAT- 5e 或更高,直通电缆)最长 1000 m

安装方式

单机 ( 桌面安装 ) 或悬挂 ( 吊装 )* 8

水平 / 俯仰旋转速度

最高速度 0.08°/s
最高速度 60°/s 或更高 * 9
• 在高速模式下,最高速度为 180°/s

水平旋转范围

±175°

俯仰旋转范围

–30° 至 210°* 10

静音

NC35 或更低

支持的操作系统和 WEB 浏览器 * 11

支持的操作系统和 web浏览器

Windows

Microsoft® Windows ® 7, 10
Windows® Internet Explorer ® 11 (64 位 /32 位 )
Microsoft Edge
Google Chrome

Mac

Mac OS 10.13, Mac OS 10.12, Mac OS 10.11,
Safari 11, Google Chrome

iPhone/ iPad

iOS 11.4.1
Google Chrome

IP 流

图像流模式

JPEG (MJPEG), H.264, H.265

图像分辨率

3840×2160, 1920×1080, 1280×720, 640×360, 320×180

图像传输设置 (JPEG)

帧率 :最大 30 帧 / 秒
图像质量 ( 良好 / 正常 )

图像传输设置 (H.264)

图像质量 ( 运动优先级 / 图像质量优先级 )
UHD 60 fps / 50 fps
传输类型 :
单播端口 ( 自动 )
单播端口 ( 手动 )
多播端口
传输优先级
恒定比特率
帧率
标准的因特网服务模式
帧率
[60Hz]
5fps/15fps/30fps/60fps (UHD: 30fps, 60fps)
[50Hz]
5fps/12.5fps/25fps/50fps (UHD: 25fps, 50fps)
最大比特率
HD : 512kbps/768kbps/1024kbps/1536kbps/2048kbps/
3072kbps/4096kbps/6144kbps/8192kbps/10240kbps/
12288kbps/14336kbps/16384kbps/20480kbps/24576kbps/
3 32768kbps/40960kbps/51200kbps/76800kbps
UHD : 12800kbps/25600kbps/51700kbps/76800kbps

图像传输设置 (H.265)

图像传输类型 :
单播端口 ( 自动 )
单播端口 ( 手动 )
多播端口
帧率
[60Hz] 30fps
[50Hz] 25fps
最大比特率
8192kbps/12800kbps/25600kbps/51200kbps/76800kbps

音频压缩类型

AAC-LC, 48 kHz / 16 bit / 2ch

支持的协议

Pv6 : TCP / IP, UDP / IP, HTTP, HTTPS, DNS, NTP,
DHCPv6, RTP,
MLD, ICMP, ARP, RTMP
IPv4 : TCP / IP, UDP / IP, HTTP, HTTPS, RTSP, RTP /
RTCP, DHCP,
DNS, DDNS, NTP, UPnP, IGMP, ICMP, ARP, RTMP

其他功能

支持 NDI*12

NDI | HX

Tally LED 显示颜色

红色 / 绿色
