■常规 |
电源: | 12 V DC (10.8 V 至 13.2 V) (提供的交流适配器) 42 V至57 V DC (PoE++ 供电) |
PoE++: | IEEE802.3bt 标准: DC 42 V 至 57 V (摄像机输入) (支持软件身份验证(LLDP)) |
功耗: | 3.0 A (提供的交流适配器) 1.0 A (PoE++ 供电) |
工作温度: | 0 °C 至 40 °C |
工作湿度: | 20 % 至 90 % (无结露) |
存储温度: | -20 °C 至 50 °C |
重量 : | 大约2.2 kg ( 不包括电缆盖、安装支架) 大约2.3 kg ( 包括电缆盖,不包括安装支架) |
尺寸 (W x H x D): | 169.2 mm x 204.6 mm x 170.6 mm ( 不包括凸出部分、电缆盖、安装支架) |

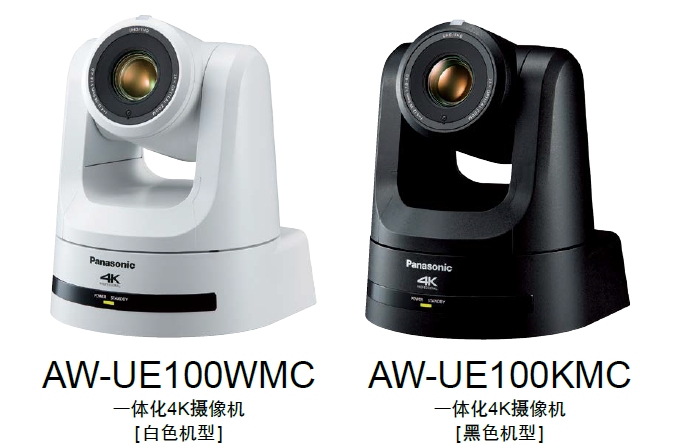

外观: | AW-UE100WMC: 珍珠白 AW-UE100KMC: 金属黑 |
支持的控制器: | AW-RP150MC, AW-RP60MC |
■摄像机 |
感光元件: | 1/2.5型4K MOS x 1 有效像素约829万 |
镜头: | 电动光学24倍变焦,F1.8至F4.0 [f=4.12 mm至98.9mm; 相当于35mm:25.0mm至600.0mm ] |
变焦: | •光学变焦 : 24倍 •i.Zoom: UHD 28倍, FHD 36倍 •数字扩展变焦: 1.4倍, 2倍 |
转换镜头: | 不支持 |
视角范围: | 水平视角: 74.1°(广焦端) 至 3.3°(远端) 垂直视角: 46.0°(广焦端) 至 1.9°(远端) 对角线视角: 81.8°(广焦端) 至 3.8°(远端) |
光学滤波器: | Through, 1/4, 1/16, 1/64, IR through (IR through 用作“夜间模式”) |
聚焦: | 在自动和手动之间切换 |
标准灵敏度: | F4/2000 lx ( 当[ 拍摄模式] 为[ 普通] 时) F5.6/2000 lx ( 当[ 拍摄模式] 为[ 高灵敏度] 时) |
最低照度: | 3 lx ( 条件: F1.8, 59.94p, 50 IRE, 42dB, 无蓄积) |
S/N: | 60dB(typ) ( 当[ 拍摄模式] 为[ 普通] 时) |
水平分辨率: | 1500TV线或以上 (中心区域) |
增益选择: | 自动, 0dB 至36dB*1 •超级增益功能: 37dB至42dB |
帧混合*2: | 自动, 0dB, 6dB, 12dB, 18dB, 24dB |
电子快门速度: | 59.94p/59.94i 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000 |
29.97p 1/30, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/8000, 1/10000 |
23.98p/24p 1/24, 1/48, 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000,1/4000, 1/8000, 1/10000 |
50p/50i 1/60, 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000,1/8000, 1/10000 |
25p 1/100, 1/120, 1/250, 1/500, 1/1000, 1/2000,1/4000, 1/8000, 1/10000 |
同步扫描: | 59.94p/59.94 60.00Hz至7200Hz |
29.97 30.00Hz至7200Hz |
23.98p/24p 24.00Hz至7200Hz |
50p/50i 50.00Hz至7200Hz |
25p 25.00Hz至7200Hz |
伽玛: | HD/FILMLIKE1/ FILMLIKE2 / FILMLIKE3 |
白平衡: | ATW, 3200K, 5600K AWB: AWB-A/AWB-B VAR (可在2000K和15000K之间指定数值) |
色度变化量: | 关, –99%至99% |
场景文件: | Scene1, Scene2, Scene3, Scene4 |
输出格式: | SDI 4K输出 2160/59.94p, 2160/50p, 2160/29.97p*3, 2160/25p*3, 2160/24p*3, 2160/23.98p*3 |
SDI HD输出 1080/59.94p, 1080/50p, 1080/29.97p*3, 1080/29.97PsF,1080/25p*3, 1080/25PsF, 1080/23.98p*4, 1080/24p*3,1080/23.98p*3, 1080/23.98PsF, 1080/59.94i,1080/50i,720/59.94p, 720/50p |
HDMI 4K 输出 2160/59.94p, 2160/50p, 2160/29.97p*3, 2160/25p*3, 2160/24p*3, 2160/23.98p*3 |
HDMI HD 输出 1080/59.94p, 1080/50p, 1080/29.97p*3, 1080/25p*3, 1080/23.98p*10, 1080/24p*3, 1080/23.98p*3 , 1080/59.94i, 1080/50i, 720/59.94p, 720/50p |
■同步系统 |
内部/ 外部同步 (BBS / 三电平同步) |
■输入 |
输入接口: | DC 输入12V |
G/L 输入 BBS ( 黑场同步), 支持三电平同步 75 Ω 终端 (BNCx1) |
音频输入 MIC/LINE 输入 兼容 (SDI/HDMI/IP) AAC 兼容(仅与IP 兼容) ø 3.5 mm 立体声迷你插孔 输入阻抗:约10 kΩ(不平衡) •麦克风输入时 输入电平: –40 dBV (0 dB=1 V/Pa, 1 kHz) 电源兼容,电源电压: 2.5 V ± 0.5 V •线路输入时 输入电平: –10 dBV •输入音量可变范围: –36 dB 至 12 dB (3 dB 步进) •嵌入式音频输出电平: –12 dBFS •采样频率: 48 kHz •量化比特率: 24bit (SDI, HDMI), 16bit (IP) |
■输出 |
视频输出: | HDMI HDMI 2.0 接口 4:2:2/10bit •不支持HDCP。 •不支持Viera Link。 |
12G-SDI输出 SMPTE 2082-1/SMPTE292 标准/75 Ω (BNC x 1) |
3G-SDI输出 SMPTE292/75 Ω (BNC x 1) •支持Level A/Level B |
■输入/输出 |
输入/ 输 出接口: | LAN RJ-45 用于IP 控制和视频传输的LAN 终端 PoE++ 电源终端(符合IEEE802.3bt) |
RS-422 控制 RS-422A (RJ-45) |
■云台单元 |
摄像机/ 云台单元 控制: | IP 连接电缆 •通过PoE++ 集线器连接时 LAN电缆*5(5e类或以上,直通电缆),最大100米 •当不使用POE++ 集线器时 LAN电缆*5(5e类或以上,直通电缆),最大100米 |
AW 协议连接电缆 LAN电缆*5(5e类或以上,直通电缆),最大1000米 |
安装方式: | 单机( 桌面安装) 或悬挂 ( 吊装)*6 |
水平/ 俯仰旋转速度: | 最高速度: 0.08°/s 至 60°/s (普通模式) •安装3 种速度模式 普通: 60°/s, 快速1: 90°/s*7, 快速2: 180°/s*7 |
水平旋转范围: | ±175° |
俯仰旋转范围: | –30°至 210°*8 |
静音: | NC30 或更低 |
■支持的操作系统和web 浏览器*9 |
支持的操作系统和web 浏览器: | Windows Microsoft® Windows® 10 Windows® Internet Explorer® 11 (64 位/32 位) Microsoft Edge Google Chrome |
Mac macOS 10.13/Safari 13 macOS 10.14/Safari 13 macOS 10.15/Safari 13 macOS 10.15/Google Chrome |
iPhone / iPad iOS Safari iPadOS |
Android Android OS Google Chrome |
■IP 流 |
图像流模式: | JPEG(MJPEG), H.264, H.265, NDI® |HX, 高带宽NDI® |
图像分辨率: | 3840x2160, 1920x1080, 1280x720, 640x360, 320x180 |
图像传输设置 (JPEG): | 帧速率:最大30 fps 图像质量(良好/ 正常) |
图像传输设置 (H.264): | ■传输类型:单播端口(自动) 单播端口(手动) 多播端口 ■传输优先级 恒定比特率 帧速率 最大作用 ■帧速率 [60Hz] 5fps/15fps/30fps/60fps (UHD: 30fps, 60fps) [50Hz] 5fps/12.5fps/25fps/50fps (UHD: 25fps, 50fps) ■最大比特率 512kbps/768kbps/1024kbps/1536kbps/2048kbps/3072kbps/ 4096kbps/6144kbps/8192kbps/10240kbps/12288kbps/14336k bps/16384kbps/20480kbps/24576kbps/32768kbps/40960kbps/51200kbps/76800kbps |
图像传输设置 (H.265): | ■传输类型:单播端口(自动) 单播端口(手动) 多播端口 ■帧速率 [60Hz] 5fps/15fps/30fps/60fps (UHD: 30fps, 60fps) [50Hz] 5fps/12.5fps/25fps/50fps (UHD: 25fps, 50fps) ■最大比特率 512kbps/768kbps/1024kbps/1536kbps/2048kbps/3072kbps/ 4096kbps/6144kbps/8192kbps/10240kbps/12288kbps/14336k bps/16384kbps/20480kbps/24576kbps/32768kbps/40960kbps/51200kbps/76800kbps |
音频压缩类型: | AAC-LC, 48 kHz / 16 bit / 2ch |
支持的协议: | ■IPv6: TCP/IP, UDP/IP, HTTP, HTTPS, DNS, NTP, DHCPv6, RTP, MLD,ICMP, ARP, RTMP, SRT ■IPv4: TCP/IP, UDP/IP, HTTP, HTTPS, RTSP, RTP, RTP/ RTCP, DHCP, DNS, DDNS, NTP, IGMP, ICMP, ARP, RTMP, RTMPS, SRT |
■其他功能 |
支持NDI® : | NDI® | HX : 作为标准配置 NDI® Native: 作为标准配置 |
计数LED 显示颜色: | 红色/ 绿色 |
