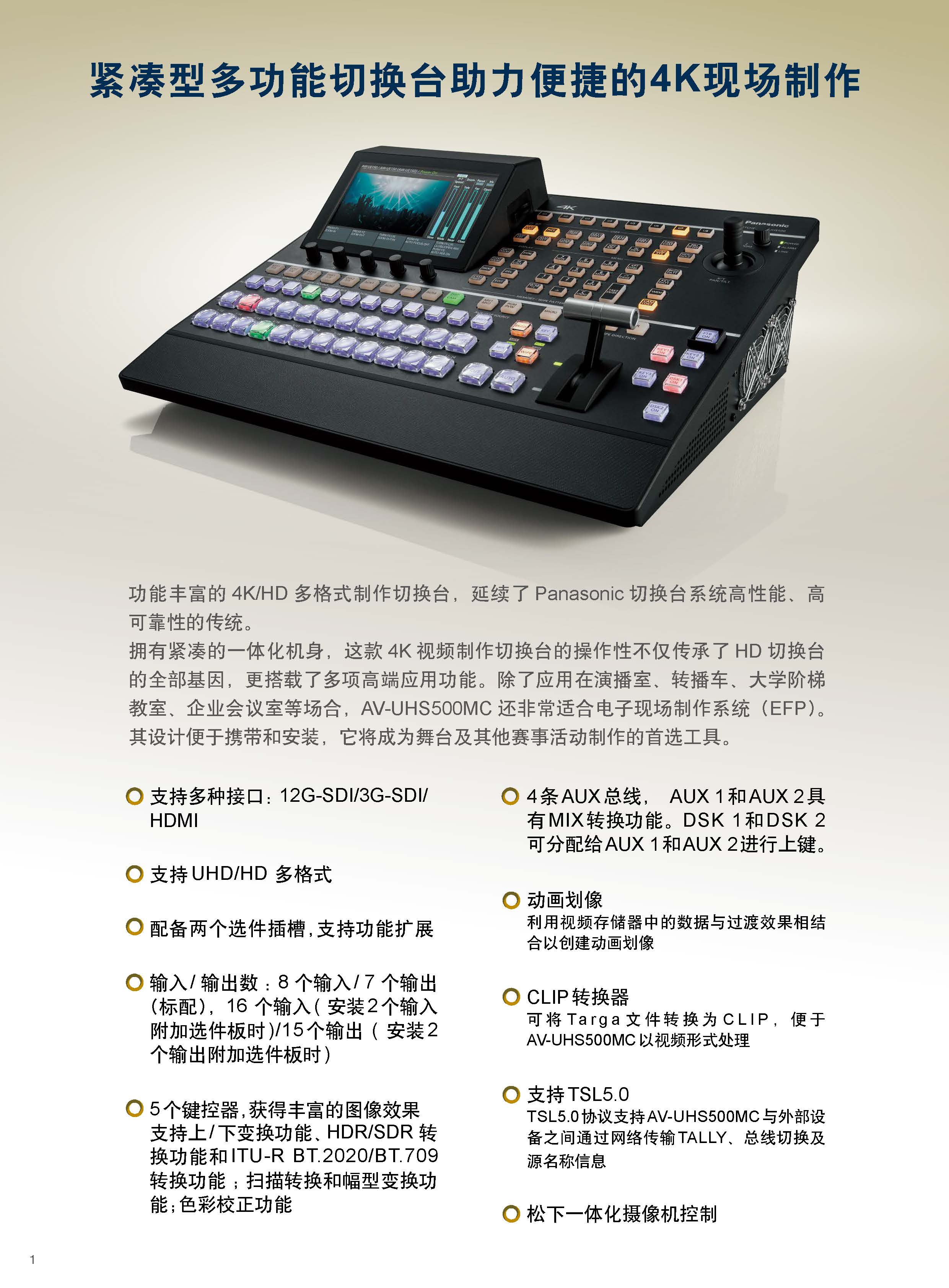

常规

电源

AC 100 V 至240 V, 50 Hz/60 Hz

功耗

1.5 A

工作温度

0°C至40°C

工作温度

10% 至90% ( 无结露)

存储温度

0°C至40°C

存储温度

10% 至90% ( 无结露)

重量

大约7 kg

尺寸 (W x H x D)

440 mm x 170 mm x 360 mm （不包括凸出部分）

视频接口

SDI 输入 1 至
SDI 输入 8 接口

8 路（使用选配单元时，最多可增加8 路）
• 接口: BNC x 8
• 色彩空间转换功能
• 帧同步器功能
• 接口 至 配备简单的格式转换器。
• 接口 至 配备上变换器。
• 接口 至 配备色彩校正器。
* SDI 输入 1/2 使用时， HDMI 输入 1/2 不可用。

12G-SDI

12G-SDI, 符合SMPTE ST 2082-10 标准

3G-SDI

3G-SDI, 符合SMPTE292 标准 ( 与Level A/B 兼容)

HD-SDI

HD-SDI, 符合SMPTE292M 标准

HDMI 输入 1 至
HDMI 输入 2
接口

2 路（使用选配单元时，最多可增加6 路）
视频格式输入: 720p/59.94 Hz, 720p/50 Hz, 1080i/59.94 Hz, 1080i/50
Hz, 1080p/59.94 Hz, 1080p/50 Hz, 1080p/29.97 Hz, 1080p/25
Hz,1080p/24 Hz, 1080p/23.98 Hz, 2160p/59.94 Hz, 2160p/50 Hz,
2160p/29.97 Hz, 2160p/25 Hz, 2160p/24 Hz, 2160p/23.98 Hz
PC 格式输入: 4K (3840 x 2160, 60 Hz), WQHD (2560 x 1440, 60
Hz), WUXGA (1920 x 1200, 60 Hz), UXGA (1680 x 1200, 60 Hz),
WSXGA+ (1680 x 1050, 60 Hz), SXGA (1280 x 1024, 60 Hz),
WXGA (1280 x 768, 60 Hz), XGA (1024 x 768, 60 Hz)
模式: Full/Fit-H/Fit-V
• 扫描和幅型转换功能、帧同步器及色彩空间转换功能
• 接口: HDMI x 2
• 此接口不支持CPRM 技术。
* HDMI 输入 1/2 使用时， SDI 输入 1/2 不可用。

SDI 输出 1 至
SDI 输出 5 接口

5 路（使用选配单元时，最多可增加8 路）
• 接口: BNC x 5
• 下变换器至1080p，色彩空间转换功能
• PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键预
监, 可以指定输出。

12G-SDI

12G-SDI, 符合SMPTE ST 2082-10 标准

3G-SDI

3G-SDI, 符合SMPTE292 标准（与Level A 兼容）

HD-SDI

HD-SDI, 符合SMPTE292M 标准

HDMI 输出 1 至
HDMI 输出 2
接口

2 路（使用选配单元时，最多可增加6 路）
• 接口: HDMI x 2
• 可下变换至1080p
• 色彩空间转换功能
• PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键预
监, 可以指定输出。

信号格式

2160/59.94p, 50p, 29.97p*1, 25p*1, 24p*1, 23.98p*1, 1080/59.94p,
50p, 29.97PsF, 25PsF, 24PsF, 23.98PsF, 59.94i, 50i,720/59.94p, 50p

信号处理

R: G: B 4: 4: 4 8 bit / 4: 2: 2 10 bit ( 仅限HDMI)

Y: CB:CR 4: 2: 2 10 bit

ME 数量

1ME

同步接口

参考接口
参考输入/
BB 输出

在Genlock 模式下：黑场或三电平同步输入信号（带环路输出）
• 在外部同步模式下执行环通输出。
• 如果不使用环通输出，则提供75Ω 接口。
• 接口 : BNC x 2
• 与支持的系统格式相同的黑场频率。
• 对于24.00p 格式，不支持黑场输入信号。
• 使用1080 /23.98PSF 格式, 10 字段ID 的黑场
(SMPTE318M 标准) 或支持的三电平同步信号。
• BB 信号在内部同步模式下从两个接口输出。

视频延迟时间

1 路 (H)

当帧同步器设置为[ 关闭] 并且上变换器和下变换器都不工作

1 帧 (F)

当帧同步器设置为[ 开] 并且上变换器和下变换器正在工作

• 当信号通过PinP, DVE, 多视图，向下变换或HDMI 输入，每种情况
下最大延迟1 帧。

控制接口

LAN 接口

兼容1000BASE-TX 和AUTO-MDIX（用于IP 协议）
• 连接电缆: LAN 电缆 (CAT5E), 最大100 m,
STP ( 屏蔽双绞线) 推荐电缆
• 接口: RJ-45

TALLY GPI 接口

输入: 8 输入，光电耦合器感测
输出: 19 输出；从R/G TALLY 中选择
报警：1 输出，开路集电极输出（负逻辑）

常规

AV-UHS5M1MC

AV-UHS5M2MC

AV-UHS5M3MC

AV-UHS5M4MC

AV-UHS5M5MC

电源

DC 12 V AV-UHS500MC 提供

功耗

15 W 1.2 A

16 W 1.3 A

14 W 1.1 A

工作温度

0°C 至 40°C

工作温度

10% 至 90% (无结露)

存储温度

0°C 至 40°C

存储温度

10% 至 90% (无结露)

重量

大约371 g

大约353 g

大约354 g

尺寸 (W x H x D)

112 mm x 42 mm x 167 mm
(不包括凸出部分)

112 mm x 42 mm x 166 mm
(不包括凸出部分)

SDI 输入单元 AV-UHS5M1MC

SDI 输入 1 至
SDI 输入 4 接口

4 路
• 接口: BNC x 4
• 帧同步器功能
• 上变换器已安装
• 色彩空间转换功能
• 色彩校正装置

12G-SDI

12G 串行数字，符合SMPTE ST 2082-10 标准
• 0.8 V [p-p] ± 10% (75 Ω)
• 自动均衡器80m（使用电缆时）

3G-SDI

3G 串行数字，符合SMPTE292 标准 (Level A/B)
• 0.8 V [p-p] ± 10% (75 Ω)
• 自动均衡器100m（使用电缆时）

HD-SDI

HD 串行数字，符合SMPTE292M 标准
• 0.8 V [p-p] ± 10% (75 Ω)
• 自动均衡器100m（使用电缆时）

SDI 输出单元 AV-UHS5M2MC

SDI 输入 1 至
SDI 输入 4 接口

4 路
• 接口: BNC x 4
• 下变换器
• 色彩空间转换功能
• PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键
预监, 可以指定输出。

12G-SDI

12G 串行数字，符合SMPTE ST 2082-10 标准
0.8 V [p-p] ± 10% (75 Ω)

3G-SDI

3G 串行数字，符合SMPTE292 标准（Level A）
0.8 V [p-p] ± 10% (75 Ω)

HD-SDI

HD 串行数字，符合SMPTE292M 标准
0.8 V [p-p] ± 10% (75 Ω)

HDMI 输入单元 AV-UHS5M3MC

HDMI 输入 1 至
HDMI 输入 3
接口

3 路
视频格式输入: 720p/59.94 Hz, 720p/50 Hz, 1080i/59.94 Hz,
1080i/50 Hz, 1080p/59.94 Hz, 1080p/50 Hz, 1080p/29.97 Hz,
1080p/25 Hz, 1080p/24 Hz, 1080p/23.98 Hz, 2160p/59.94 Hz,
2160p/50 Hz, 2160p/29.97 Hz, 2160p/25 Hz, 2160p/24 Hz,
2160p/23.98 Hz
PC 格式输入: 4K (3840 x 2160, 60 Hz), WQHD (2560 x 1440,
60 Hz), WUXGA (1920 x 1200, 60 Hz), UXGA (1680 x 1200, 60
Hz), WSXGA+ (1680 x 1050, 60 Hz), SXGA (1280 x 1024, 60
Hz), WXGA (1280 x 768, 60 Hz), XGA (1024 x 768, 60 Hz)
模式: Full/Fit-H/Fit-V
• 接口: HDMI x 3
• 帧同步器功能
• 色彩校正装置。
• 扫描和幅型转换功能、色彩空间转换功能
• 此接口不支持CPRM 技术。

HDMI 输出单元 AV-UHS5M4MC

HDMI 输出 1 至
HDMI 输出 3
接口

3 路
模式: Fit-V, Fit-H, Full, Full-90%, Full-80%
像素大小: 自动, WQHD (2560 x 1440, 60 Hz), WUXGA (1920
x 1200, 60 Hz),UXGA (1680 x 1200, 60 Hz), WSXGA+ (1680 x
1050, 60 Hz), SXGA (1280 x 1024, 60 Hz), WXGA (1280 x 768,
60 Hz), XGA (1024 x 768, 60 Hz), 原生
色彩: 自动, RGB, YUV444, YUV422
• 接口: HDMI x 3
• PGM, PVW, CLN, ME PGM, MV1 至 MV2, AUX1 至 AUX4, 键
预监, 可以指定输出。
• 扫描和幅型转换功能、色彩空间转换功能
